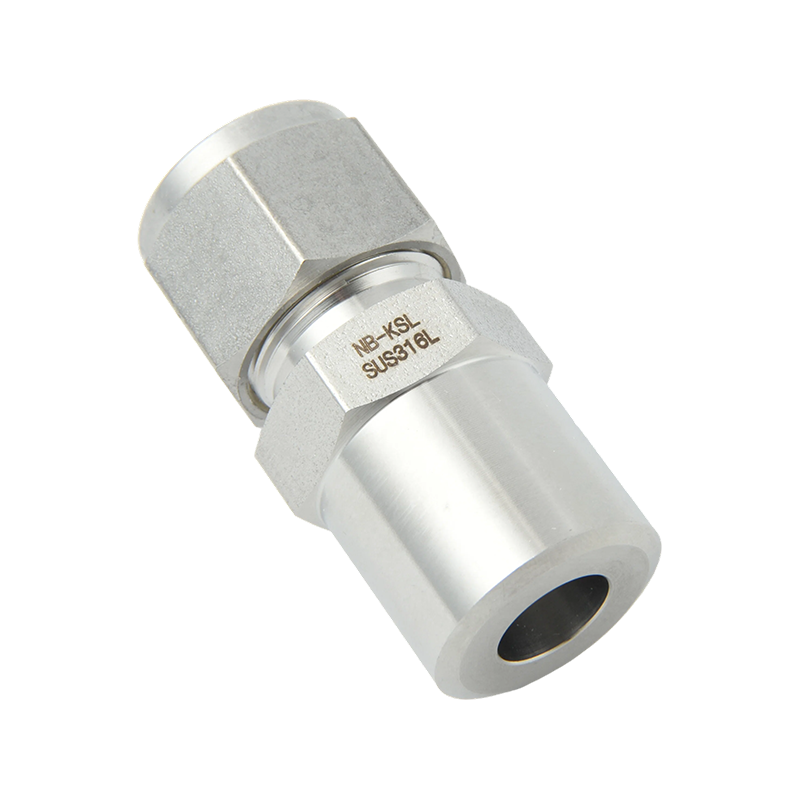

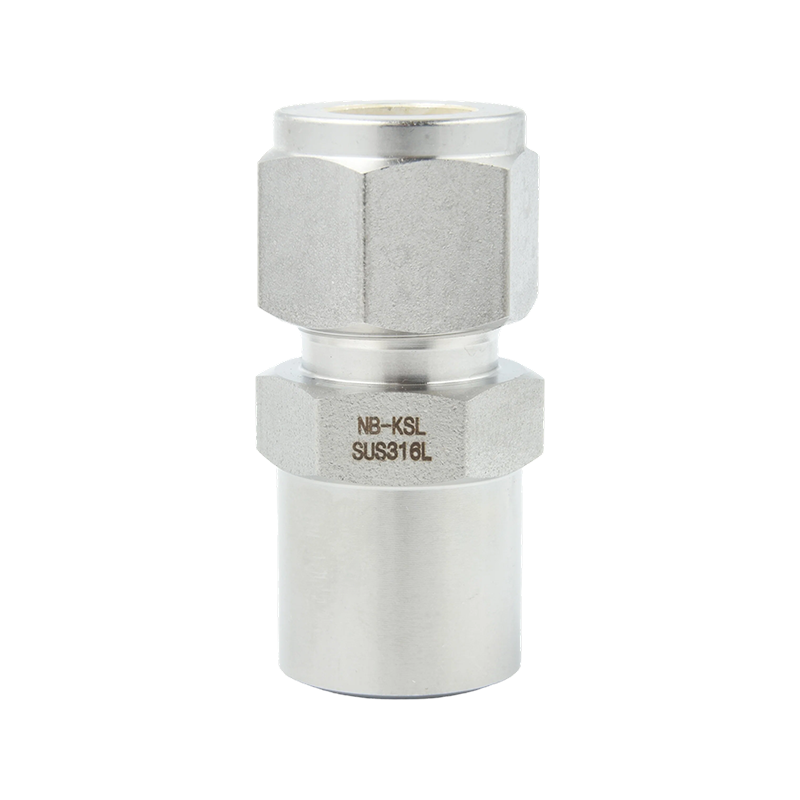

316L ruostumatonta terästä Puristusliitin PIPE-putken päittäishitsiliitokseen

Name: 316L ruostumatonta terästä Puristusliitin PIPE-putken päittäishitsiliitokseen
Rating: 5 (99 reviews)

Tämä tuote on valmistettu 316L ruostumattomasta teräksestä, vähähiilisestä austeniittisesta ruostumattomasta teräksestä (≤0,03 % C). 316L:n alhainen hiilipitoisuus vähentää merkittävästi rakeiden välisen korroosion riskiä hitsauksen jälkeen, joten tämä liitos sopii koviin kemiallisiin prosesseihin ja erittäin puhtaisiin nesteiden siirtojärjestelmiin. Puristusliittimen pää koostuu kolmesta pääosasta: painerenkaasta, joka puristaa putken kierteiden läpi tiiviin metalli-metallitiivisteen muodostamiseksi; mutteri, joka kiristää painerenkaan kierteiden läpi putken kiinnittämiseksi liittimeen; ja sisäinen rakenne, jossa on siirtymäkartiomainen pinta tai porrastettu reikä, jotta varmistetaan, että painerengas puristaa putken kokonaan kokoon ja muodostaa tiivisteen, kun mutteria kiristetään, ja samalla hajottaa jännitystä ja estää putken muodonmuutoksia.

Ota yhteyttä

EDELLINEN：Ei edellistä tuotetta SEURAAVA：316L ruostumatonta terästä Puristusliitintyyppi PIPE putken päihitsauskulma

Kuvaus
Ota yhteyttä

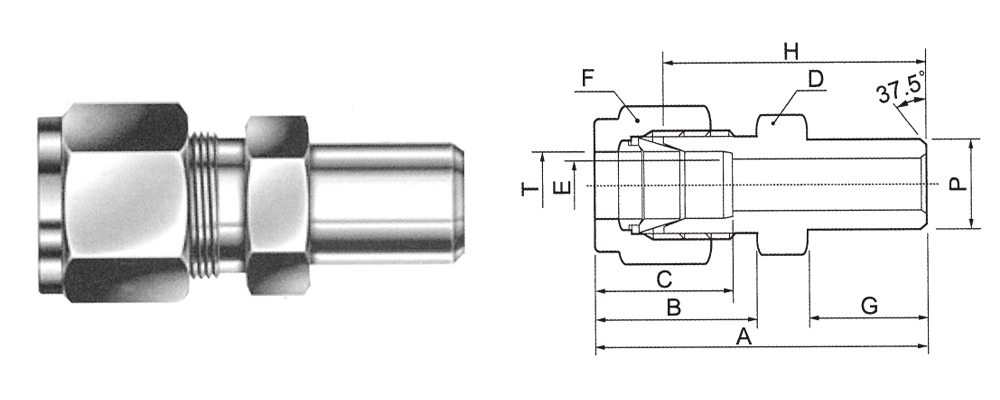

UROS PUTKIHITSILIITIN

Yhdistää murtoputken putkeen

T TUBE O.D.	UROSPUTKUN KOKO P O.D. mm	KATALOGIN NUMERO	A	B	C	D	E	F	G	H
1/8	10.29	ODBW-01-1P	31.4	16.5	14	12	2.4	12	9.7	23.9
1/4	10.29	ODBW-02-1P	35.9	17.8	15.8	14	4.8	14	9.7	25.7
114	13.72	ODBW-02-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
3/8	10.29	ODBW-03-1P	36.6	19.6	19.6	17	5.1	17	9.7	29
3/8	13.72	ODBW-03-2P	40.1	19.6	19.6	17	7.1	17	14.2	32.5
3/8	17.15	ODBW-03-3P	40.1	19.6	19.6	19	7.1	17	14.2	32.5
3/8	21.35	ODBW-03-4P	46.5	19.6	19.6	22	7.1	17	19	38.9
1/2	13.72	ODBW-04-2P	43.5	22.2	23.4	22	7.1	22	14.2	33.3
1/2	17.15	ODBW-04-3P	43.5	22.2	23.4	22	9.5	22	14.2	33.3
1/2	21.35	ODBW-04-4P	49.1	22.2	23.4	22	10.4	22	19	38.9
1/2	26.67	ODBW-04-6P	50.5	22.2	23.4	27	10.4	22	19	40.4
3/4	21.35	ODBW-06-4P	50.7	22.4	24.4	27	10.4	30	19	40.3
3/4	26.67	ODBW-06-6P	50.7	22.4	24.4	27	15.7	30	19	40.3
1"	33.4	ODBW-08-8P	62.7	27	31.7	35	22.4	38	23.9	50

Yhdistää metrisen putken putkeen

T TUBE O.D.	MIESPUTKI SIZI P O.D. mm	KATALOGIN NUMERO	A	B	C	D	E	F	G	H
3	10.29	ODBW-3-1P	30.1	16	13.5	12	2.4	12	9.7	23.1
4	10.29	ODBW-4-1P	30.8	16.2	13.7	12	3	12	9.7	24.1
6	10.29	ODBW-6-1P	33.5	17.8	15.8	14	4.8	14	9.7	25.7
6	13.72	ODBW-6-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
8	10.29	ODBW-8-1P	34.4	18.7	16.7	14	5.1	16	9.7	26.7
8	13.72	ODBW-8-2P	38.9	18.7	16.7	16	6.4	16	14.2	31.2
8	21.34	ODBW-8-4P	45	18.7	16.7	22	6.4	16	19	37.3
10	13.72	ODBW-10-2P	40.9	19.6	19.6	17	7.1	19	14.2	33.3
10	17.15	ODBW-10-3P	40.9	19.6	19.6	19	7.9	19	14.2	33.3
10	21.34	ODBW-10-4P	45.7	19.6	19.6	22	7.9	19	19	38.1
12	13.72	ODBW-12-2P	44.1	22.8	23.8	22	7.1	22	14.2	33.3
12	17.15	ODBW-12-3P	44.1	22.8	23.8	22	9.5	22	14.2	33.3
12	21.34	ODBW-12-4P	49.7	22.8	23.8	22	9.5	22	19	38.9
14	17.15	ODBW-14-3P	44.8	22.8	24.8	24	10.3	27	14.2	34
16	21.34	ODBW-16-4P	49.3	22.4	24.4	24	12.7	27	19	38.9
16	26.67	ODBW-16-6P	50.7	22.4	24.4	27	12.7	27	19	40.3
18	21.34	ODBW-18-4P	51.2	22.8	24.8	27	10.4	30	19	40.4
20	26.67	ODBW-20-6P	52.7	23.5	25.5	30	15.9	32	19	42.2

Kaikki mitat ovat millimetreinä, ellei toisin mainita. Vain viitetiedot voivat muuttua.
